轨道交通光纤温控器

荧光光纤测温2021-05-191235

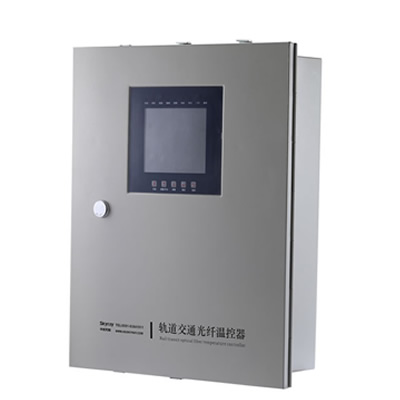

轨道交通光纤温控器



  • 温控器由荧光光纤温度传感探头、光电转换模块和控制系统组成。

  • 荧光光纤温度传感器属于重要部件,温控器拥有荧光光纤的独立知识产权和发明专利。

  • 荧光光纤温度传感探头可直接安装在被测点上,每台变压器配置7路光纤温度传感探头,主要监测对象为:三相绕组及铁芯。

  • 具有超温报警、超高温跳闸、外壳开门报警等功能。

  • 具有液晶显示屏(液晶屏显示区域不小于6寸)、LED显示灯和操作键盘,可通过键盘设置和修改各种定值和参数,报警和跳闸温度值可根据用户需求进行设置。

  • 具有远程通信功能,并带时标功能,通信采用RS485标准接口、以太网接口,通信协议采用对用户完全开放的国际标准规约。

  • 超温报警和超高温跳闸等信息既可通过通信口输出,还有无源硬接点方式输出。

  • 温控器带4~20mA模拟电流输出功能。

  • 风机为单相风机,除受温度控制器控制外,风机能够手动启停,同时具备风机运行信号信息、风机故障信息通过接点方式输出。

  • 温控器具有数据存储功能,在装置故障或失电时所有数据不会丢失。

  • 温控器能适应地铁环境温度和湿度,不出现死机、误动、拒动现象。

  • 温控器内部元器件有明显的永久标识,标识不受更换元器件的影响。

  • 温控器具有防止测温光纤开路时的跳闸功能。

  • 可适应高压、高温、强电磁等恶劣的使用环境。



轨道交通光纤温控器性能

电源:AC/DC 220V,电压允许偏差--15%~+10%,直流电源电压纹波系数不大于5%。

接点容量: 风机输出接点容量:5A/250V AC

控制输出接点容量:5A/250V AC或DC。 采用触式测量方式,光纤采用200um石英光纤;光纤曲折半径不大于17mm;探头直径不大于2mm。

测量精度:0级

分辨率:1℃

控制误差≤±5℃

测温范围:-30~200℃

满足JB/T 7631-2016《变压器用电子温控器》、GB/T17626-2008《电磁兼容试验和测量技术》中的要求,提供相关电磁兼容性试验报告。

光纤满足100kV绝缘耐压强度,提供省级产品质量检验研究院出具的检验测告。
