环网柜电缆接头光纤测温

荧光光纤测温2021-05-191380



环网柜电缆接头荧光光纤测温系统的特点

环网柜的内部电缆接头由于各种原因很容易发热,从而产生温度升高,容易引发氧化问题,导致电缆实际的使用寿命大幅度降低,并且还可能产生爆炸、绝缘击穿等一系列的危害,甚至还会出现大面积的停电事故,最终影响整个电网的运行安全。福州华光天锐自主研发的荧光光纤测温装置,可以检测环网柜中的电缆接头温度。基于荧光光纤测温原理研发的环网柜测温系统可以测量各种接头温度,通过多个客户案例也可以证实,荧光光纤测温系统可以在环网柜电缆接头温度检测中使用。 环网柜电缆接头荧光光纤测温系统本质安全、抗强电磁干扰、电绝缘性好、性能稳定、耐腐蚀、寿命长; 测温精度高,测温量程范围宽,测温通道数配置灵活; 安装简便,组网灵活数据传输标准化,性价比高,质量稳定;电力环网柜电缆接头、绝缘塞、肘型头等温度监控首选产品。 荧光光纤温度传感器检测环网柜电缆接头温度的系统能够实现数据管理功能的完善,并且也可以满足环网柜在线温度监测的实际需求。环网柜电缆接头光纤测温系统采用的是荧光式光纤测温装置,该装置的传感探头无金属材料,采用的是进口石英光纤,具有完全的电绝缘性,不受高压、强电磁场的影响,抗化学腐蚀和无污染,而且测温探头通过我公司的加工处理加大了测温面积,可测量电缆接头外壁的温度,并且响应速度快,安装简单,耐高温。同时该系统还提供了远程传输,方便客户在任意电脑端安装通讯软件并远程监控。

环网柜堵头测温肘型头光纤测温装置特点:

1、光纤温度传感器内置于环网柜 T 型接头的绝缘塞内,光纤传感器直接与堵头尾部的金属件接触,实时监测 T 型接头内的温度情况;

2、光纤传感器在堵头浇注时嵌入到产品内部,与堵头完全嵌合,不改变堵头及电缆头的原有形态,不降低电缆头及整柜的性能;

3、预置光纤传感器后的堵头及整机可正常通过局放试验及耐压等试验;

4、光纤传感器柔韧性好、物理硬度高、不易损伤、使用寿命长;

5、传感器可根据需求订制,订制内容包括:传感器长度、探头类型、传感器护套材质(陶瓷、玻璃、塑胶或其他绝缘材质);

6、光纤温度传感器响应快、准确性及稳定性高、绝缘性好、寿命长,免维护;

7、温度信号输出为数字信号,可在后台做个性化应用,如报警、预警通知、远程监控等,也可将温度信息接入到其他系统。

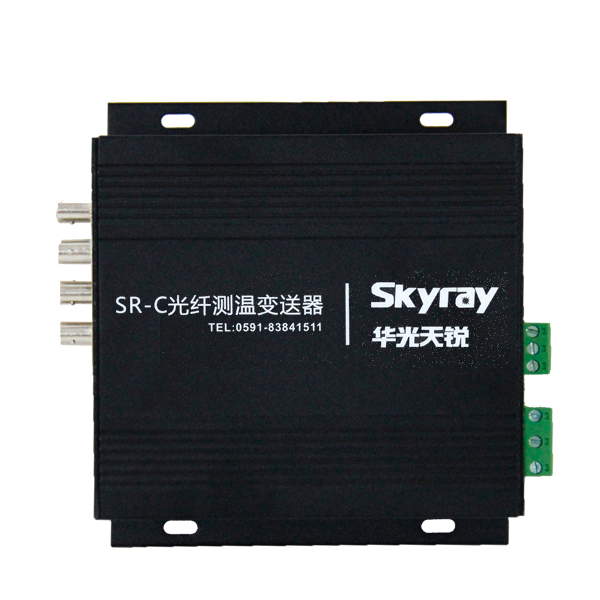

环网柜电缆接头荧光光纤测温装置技术参数

以下参数为标准参数展示,可根据客户具体需求定制,来电咨询更加及时回复:0591-83841511

分类指标
环境温度-20℃~+55℃
环境湿度≤95% (25℃)
工作电源1、DC24V 2、AC220V
通讯方式

1: RS485接口,Modbus通讯接口;
 2:  4~20mA模拟电流输出。

测量范围-40℃~200.0℃ (可根据客户需求定制测温范围)
测量精度±1%℃
分辨率0.1℃
控制误差≤±0.5℃
测温路数1-12路(可扩展)
安装方式可根据客户需求选择不同的安装方式

注:DC24V或AC220V供电、测温通道1-6路(可扩展)、提供标准的RS485通讯接口,可将温度信息远传至后台。专为环网柜电缆接头实时在线温度检测开发,安装灵活、通道配置灵活可根据用户需求定制,可外接华光天锐标准的液晶显示仪表。

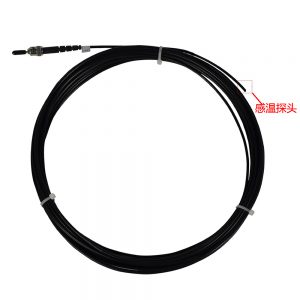

荧光光纤探头

光纤探头由ST接头、光纤光缆、末端感温端三部分组成。ST接头是与光电模块的连接部分;光纤光缆为传光部分,内部为石英光纤,石英光纤外部有涂覆层和包层,最外部为特氟龙保护套;末端感温端含有感温稀土材料,用于产生含有温度信息的光信号;光纤整体耐200℃高温,外表直径为3mm。长期弯曲半径13.2cm。短期弯曲半径4.4cm。光纤引出线对地距离为0.4m的情况下,耐受工频电压100KV,持续时间5min。
